第一节 基础电路仿真
目标
- 了解基本操作
- 了解仿真与实际差异
Proteus 仿真基础电路
- 打开 proteus
- 打开 sample 菜单
- 选择 工程文件
- 点击 运行按钮

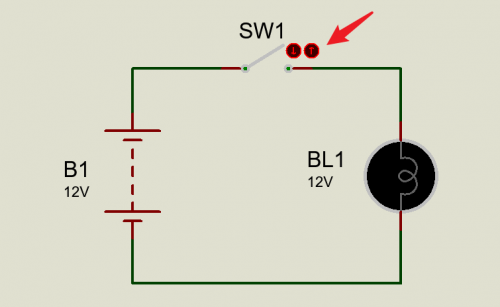

- 点击 开关 观察运行情况
| 序号 | 步骤说明 | 图示 | 备注 |
|---|---|---|---|
| 1 | 打开 Proteus |  |
|

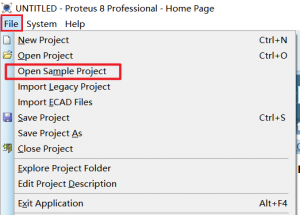

| 2 | 打开Sample菜单 |  |
|
| 3 | 选择工程 |  |
|
| 4 | 运行仿真 |  |
|
| 5 | 点击开关观察现象 |  |

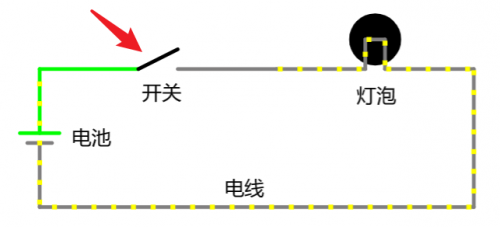

运行仿真意味着电路通电，进入仿真状态，这时候接通开关可以看到灯泡亮或者灭的切换。
运行仿真按钮，除了运行，另外三个分别是步进仿真、暂停、停止按钮。
仿真电路与实际电路的差异
- 实际电路基本无延时，仿真有延迟
- 实际电路的电子元器件都有功率要求，仿真不容易模仿功率，在仿真中器件不会损坏，实际会损坏
- 实际电路不容易冲突，即使有部分缺陷也能运行，仿真器件模型错误，仿真可能直接不能工作
所以仿真可以在前期辅助理解，复杂电路辅助设计，但无法替代实际电路进行真实的测试。现象和故障有时候不一致。
在线仿真基础电路（falstad）
| 序号 | 步骤说明 | 图示 | 备注 |
|---|---|---|---|
| 1 | 打开 镜像网站 x.zhxd.vip |
在线电路仿真 | |

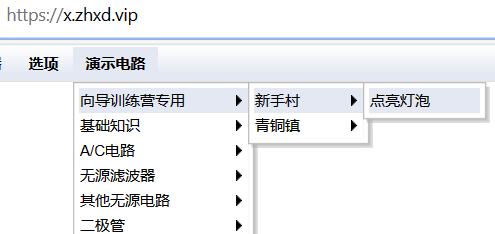

| 2 | 打开 点亮灯泡 菜单 |  |
|
| 3 | 点击运行/停止仿真 |  |
|
| 5 | 点击开关观察现象 |  |
在线仿真基础电路二
其他在线网站运行简单仿真，暂略。
