第三节 基础电路仿真 电流表
目标
- 了解电流表的使用
- 明确电流表在测量什么
添加并使用电流表
- 使用上一节电压表基础电路，添加电流表
- 断开开关和灯泡的连接
- 将电流表正极连接到开关，负极连接到灯泡
- 观察电流表读数
| 序号 | 步骤说明 | 图示 | 备注 |
|---|---|---|---|

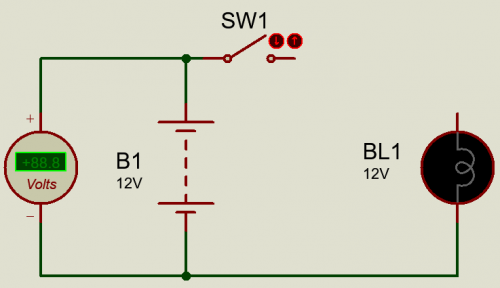

| 1 | 断开开关与灯泡连线 |  |
|

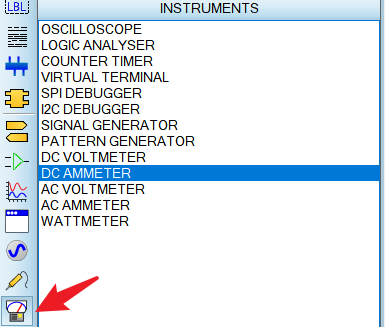

| 2 | 添加电流表 |  |
|

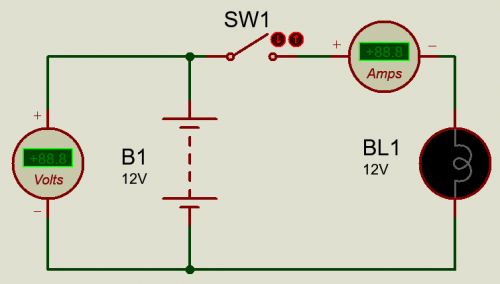

| 3 | 接入电流表 |  |
|

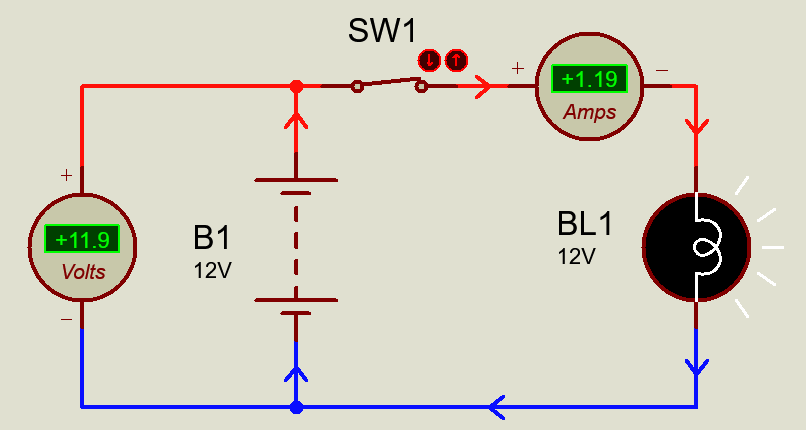

| 4 | 运行仿真 打开开关 |
 |
电流表的正极接到开关，电流表负极接到灯泡，这样可以量测到电路的电流。在这个电路中，电池正极到开关到灯泡之间的连线断开任何一个，把电流表串进去，都能正常工作。

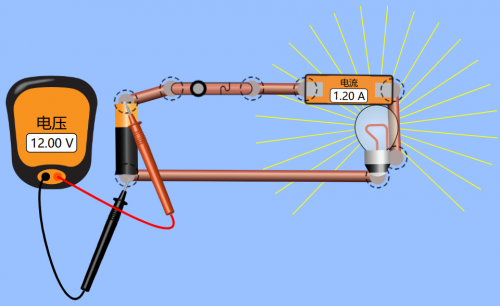

下面添加一实物模型说明电流表的连接方式
一般采用红色代表正极，黑色代表负极，所以电压表、电流表、万用表等，只要存在正负极的电路或产品，注意红黑颜色和正负极的接法。
