第一节 温控器框架
永远不可能准备好再开始，总会有各种问题和意外。
框架图设计思路
发明或者设计某样东西，可以通过三种方式
第一种方式是边做边调整，慢慢把思路理清楚，一点点调试，最后实现自己想要的功能。
第二种方式是提前打好腹稿，做出框架图，理清思路后再动手，然后根据模块一个模块的完成。
第三种方式是能够理清思路的，先用框架图表示出来，不能够理清思路的边做边调试。
推荐用第三种方法，能够实现的框架图先实现，然后边做边调整。
绘制框架图的基本思路是
- 从大到小 大方向、大模块到小方向、小模块
- 从粗糙到细致 逐步补充细节
- 先罗列，再链接
温控器的基本思路是要设计一个可控制的热水器。
考虑下烧水的方式，要天然气、要木柴，要通电发热管。可以天马行空的考虑，例如我设计个什么东西自动填木头，出气的盖子上价格哨子，这也是半自动化的。
罗列产品功能
- 能够将水烧开
- 能够自动停止烧水
- 能够检测温度
- 能够用家用电烧水
- 可以加个定时功能，自动断电
- 能够显示温度
- 要有手动开关
根据要实现的功能设计功能框架图
- 加温模块
- 感温模块
- 断电开关模块
- 电源模块
- 显示模块
- 按键开关模块
- 自动控制模块

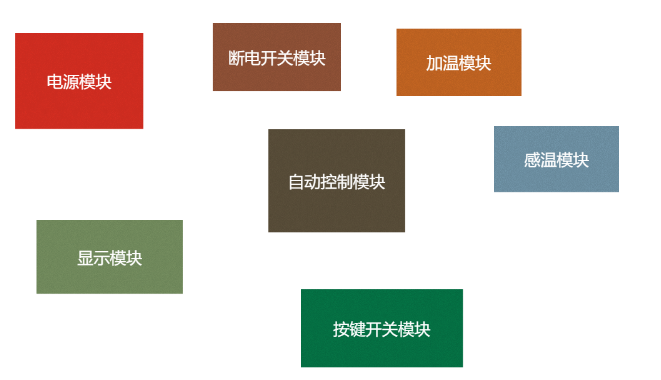

先画出简易的方框图
功能框架图排版关联
这里注意一个问题，功能框架图不是一天完成的，是不断修改完善的，如果有先行者完成，可以尽快的用上，但是自行绘制是非常费时费力的一件事情，很多同学有个错误的观点，就是可以仅凭自身脑力完成它，实际上每一次框架图的产生都是理论加实践加验证、反复修改的过程。
进一步细化功能框架图
如果我们知道每个模块的主要电子元器件，并且核心器件比较明显，可以用明确的功能简称代替。
例如自动控制模块可以用MCU、PLC、8051 等等文字替代。
graph LR
按键开关模块 --- mcu --- 感温模块进一步绘制模块框架图
每个模块也是一个系统，如果有必要，可以将模块更细致的再次拆分绘制框架图。
图待补。
专业术语
–MCU MCU芯片是指微控制单元(MicrocontrollerUnit；MCU)，又称单片微型计算机或者单片机
