V1C6S3 第三节 温控器全流程设计

第三节 温控器全流程设计

LCEDA 网站可能变更，掌握关键步骤

  1. 注册嘉立创EDA网站账号
  2. 打开专业版进行设计
  3. 新建工程
  4. 打开电路图 放置元器件
  5. 确认元器件规格（查看规格书）
  6. 重复摆放元件并连线
  7. 导入到PCB
  8. PCB 确认外形尺寸
  9. PCB 布局
  10. PCB 设计规则修改
  11. PCB 布线
  12. PCB 规则检查
  13. 导出 BOM
  14. 下单制作PCB 下单采购物料
  15. 加工 PCBA
  16. 程序烧录 组装调试
  17. 评估 总结

注册嘉立创EDA账号

  1. LCEDA 官网 https://lceda.cn
  2. 点击注册按钮
  3. 其他注册步骤自行处理
  4. 注册完成后进入下一步

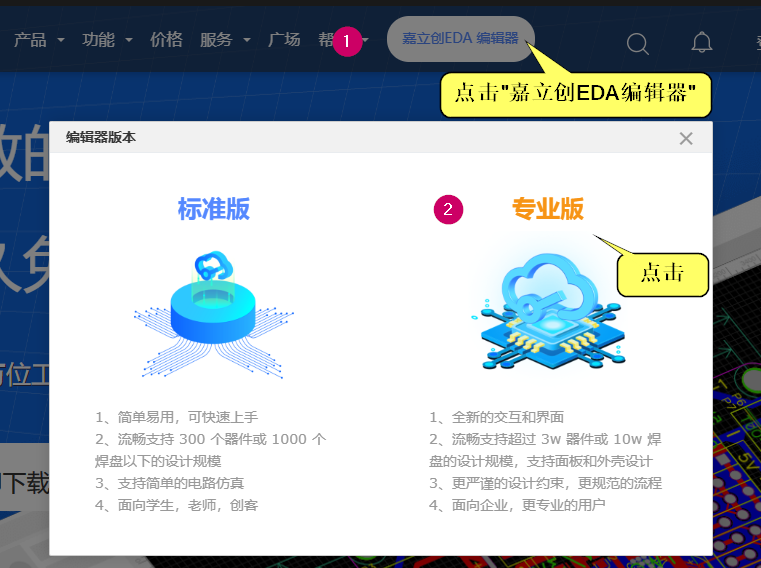

打开嘉立创EDA专业版


新建工程 XD_HEATER

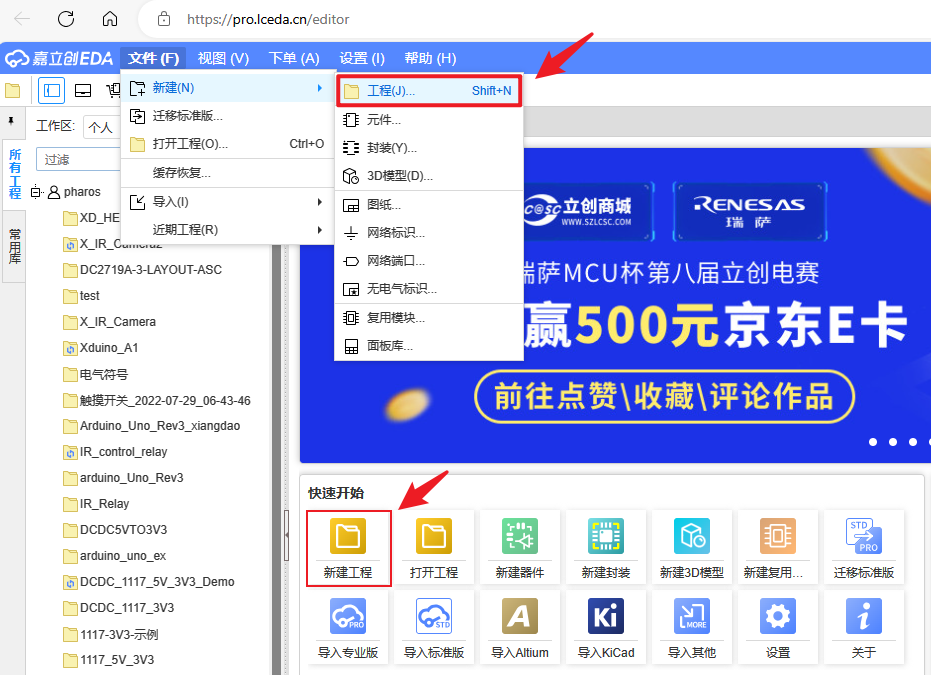

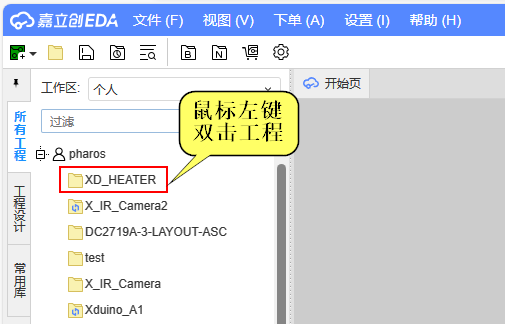

  • 第一种方式通过菜单 “文件–新建–工程” 创建
  • 第二种方式鼠标左键点击 “新建工程” 按钮


打开第一张电路图

  • 打开工程

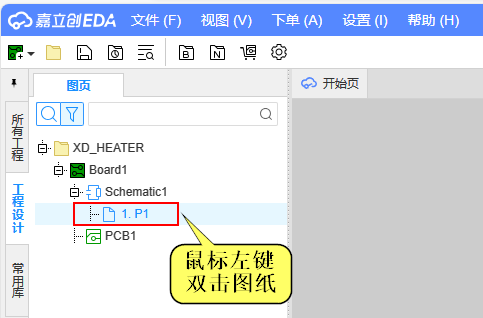

  • 打开电路图




在电路图上添加第一个电子元器件

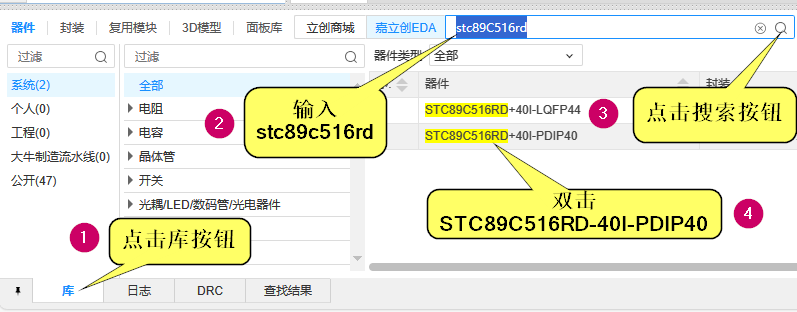

  • 鼠标左键点击库按钮
  • 搜索框输入 stc89c516rd 或者输入 stc89c51
  • 鼠标左键点击搜索按钮
  • 在搜索结果位置鼠标左键双击 STC89C516RD-40I-PDIP40
  • 自动跳转到电路图页面，移动鼠标，点击合适位置放下元件



认识第一个电路图符号

  • 电路图符号有很多 例如电子元器件符号、网络标号、连线、端口号等等。
  • 这里首先来认识电子元器件符号

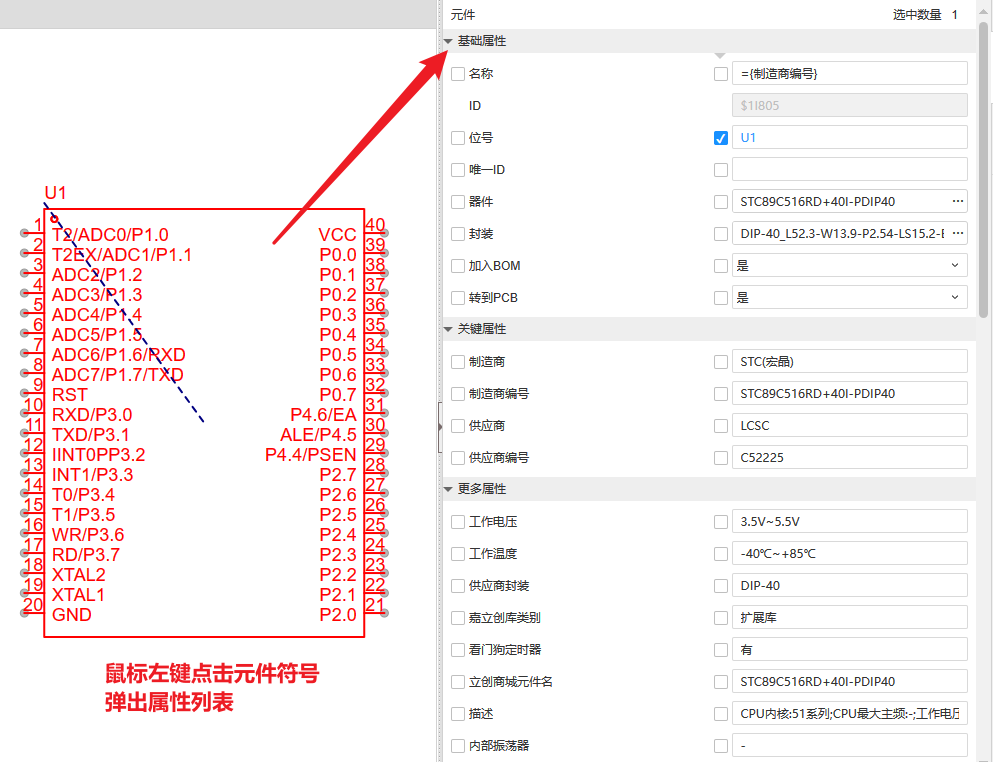

上一小节添加到电路图的 STC89C516RD 是一个电子元器件，在图纸中的展示就是一个电子元器件符号，简称元件符号。

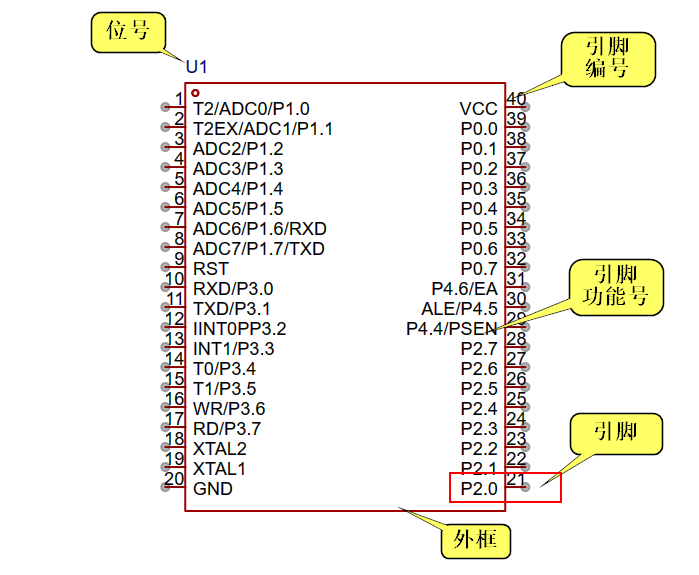

它的组成是

  • 外框 美化电子元器件符号，不画不会影响功能
  • 引脚 有引线、对外连接点、引脚编号、引脚功能号组成
  • 引脚功能号 引脚的功能名称，这个不关键，甚至可以不写，用于表明这个引脚的功能作用
  • 引脚编号 这个必须要有，需要与 PCB 封装的引脚一一对应
  • 位号 一个电路图中有多个电子元器件，每个元器件都编一个号码，芯片前缀是 U，U1 U2…Un,电阻前缀是 R，R1 R2…Rn, 其他电子元器件类似
  • 属性 是电子元器件的特征参数，例如电阻，电阻的编号、大小、精度、封装、材质、厂家、价格等等都属于电阻的属性




查找第一份规格书

  • 规格书 又叫做 DataSheet 数据表，是介绍一个器件的特性、使用方法、应用范围、参考设计等，一般提供给设计研发、工程技术等专业人员使用，一般产品还有使用说明书，是为非专业的人员用的。

任何电子元器件均有规格书，只是有些常用的简单器件，非特殊情况下不做要求，只要参数满足基本要求就能用，所以不用太关注规格书，但明确的是，哪怕是最简单的电阻、电容也都有规格书。这是电子元器件使用的标准说明和参考。不按照规格书设计极容易出错。

获取规格书的几种方法

  • 从官方支持人员处获取 最准确
  • 通过搜索引擎找到官方网站下载 准确
  • 电子元器件商城，例如立创商城 较准确（版本不一定最新）
  • 网络搜索
  • 公司内部资料
  • 其他

个人喜欢官方和立创商城查找，如果再找不到就通过网络搜索引擎查找。

STC 芯片官网

STC89C516RD 规格书

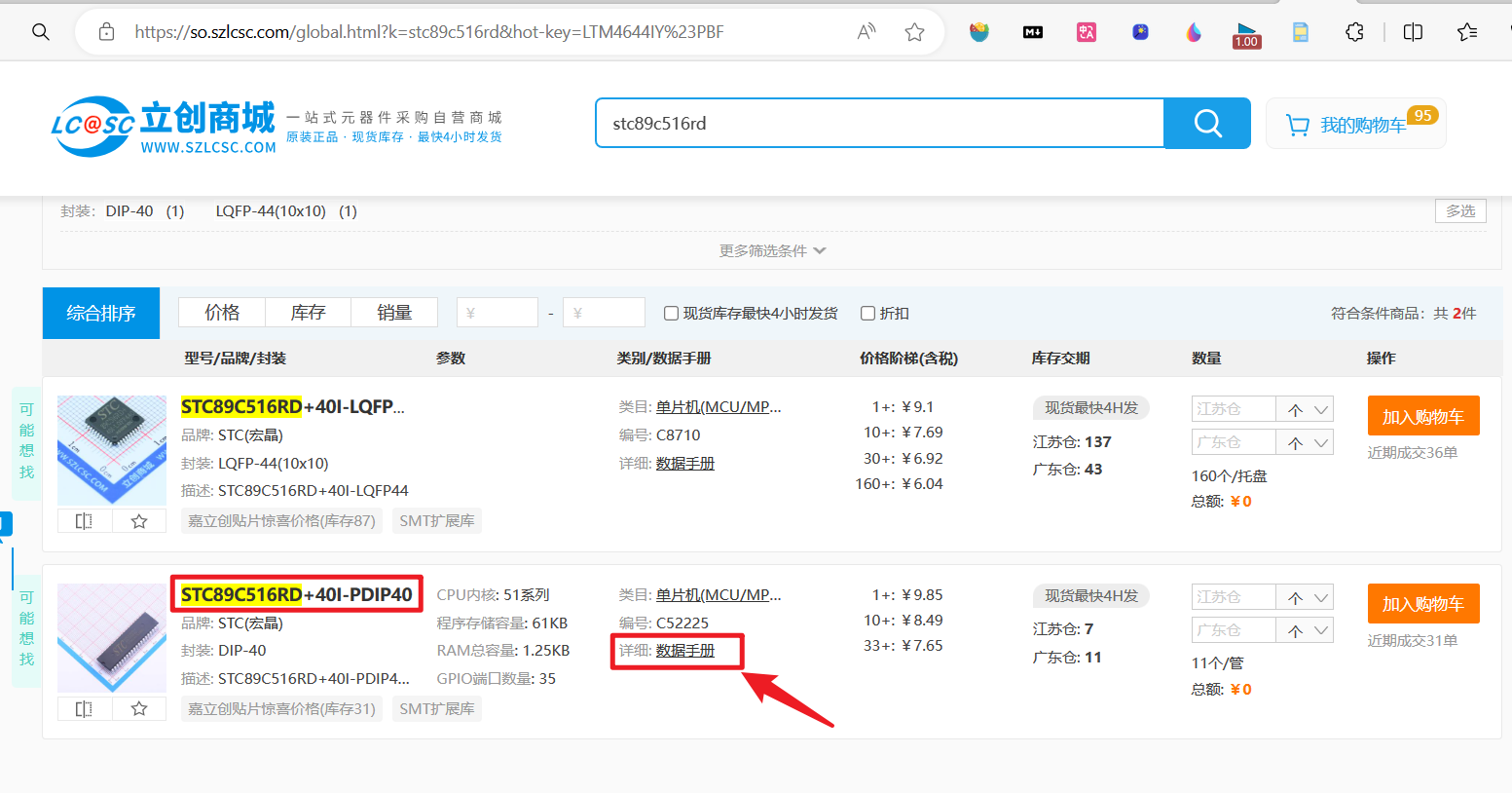

立创商城搜索 STC89C516RD

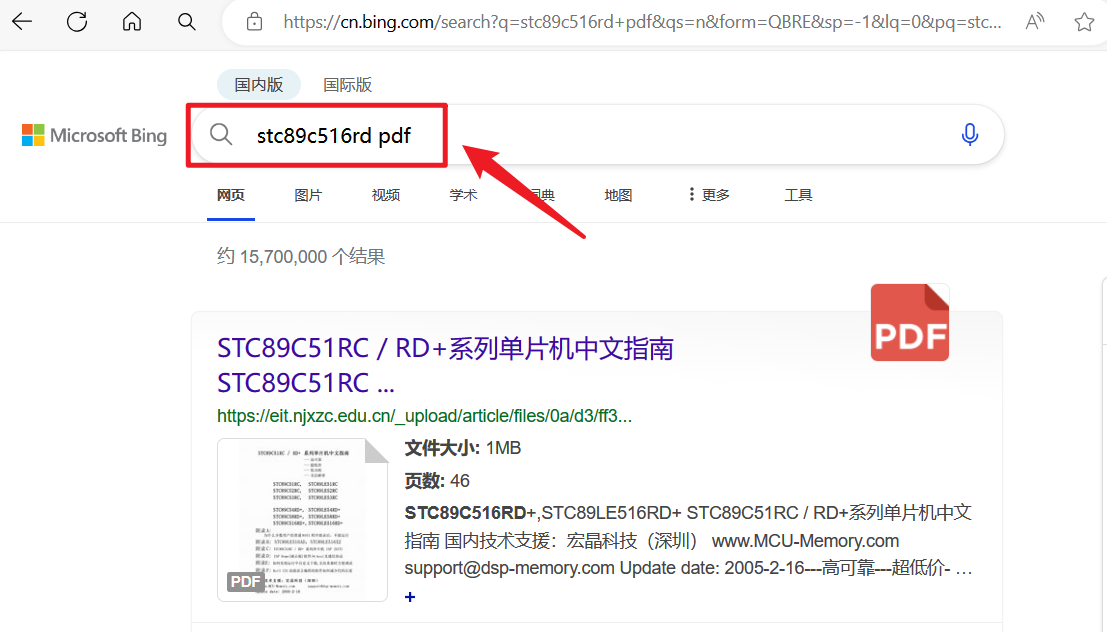

必应搜索 STC89C516RD

不看细节，大部分常用的电子元器件在立创商城可以找到规格书，这一小节暂不看规格书内容细节，仅说明如何查询规格书

  • 立创查询方式如下图


  • 搜索引擎查询规格书，可以搜索电子元器件型号+pdf的方式。


了解电子元器件规格型号命名规则

这里的命名说的是电子元器件的型号，规格型号的简称。

STC89C516RD 没有实际设计过产品或者说没有实际工作经验的同学对这种命名概念非常模糊。
这种命名的意义在哪里？是怎么编写出来的？每位代表什么意义？

最简单的理解是，把一种货品编一个号码，就是为它了一个身份证号码，保证能够准确的识别、区分相似种类的东西。

举个例子，请帮我拿一瓶绿色瓶子的啤酒。这时候售货员一定是蒙圈的。我是谁？我在那里，这个人跟我要什么东西。

因为大部分啤酒瓶子的颜色都是绿色的。

用另一种方式，请帮我拿B001产品，C002产品，保证不会错。这就是命名的意义，用一串符号数字来代替。我们说“绿色”这也是一种符号，是中文符号，不过它的问题在于字难写，全用汉字的编号也未尝不可。例如售货员问你是不是要绿色红盖高三十厘米玻璃瓶青岛一厂二车间第三百三十四瓶的啤酒。这样问可能要挨打，当然也可能像罗老师自己扇自己。

字母+数字方式是常用的编码方式。为了避免挨打，上面的命名改为qdgg301334，这样输入计算机，填写单据都比较容易。

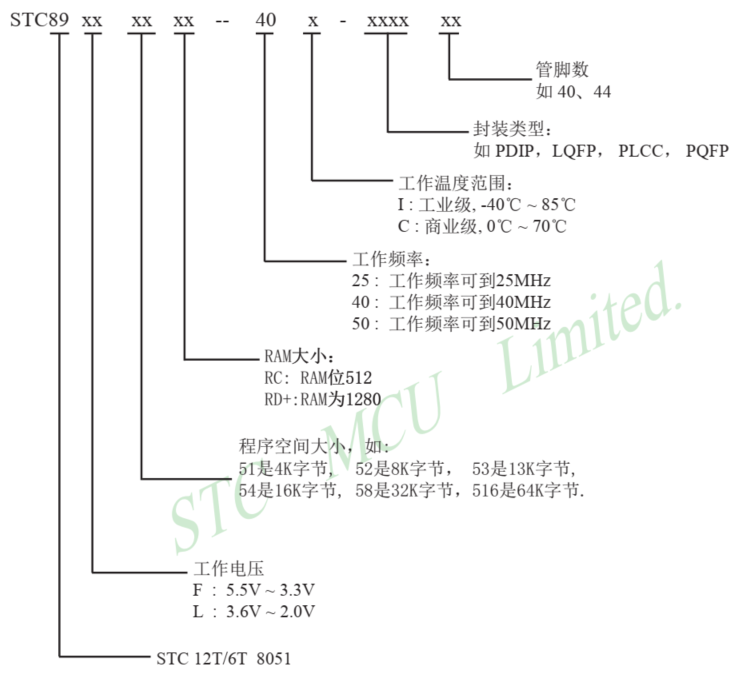

下面STC89C516RD的命名规则

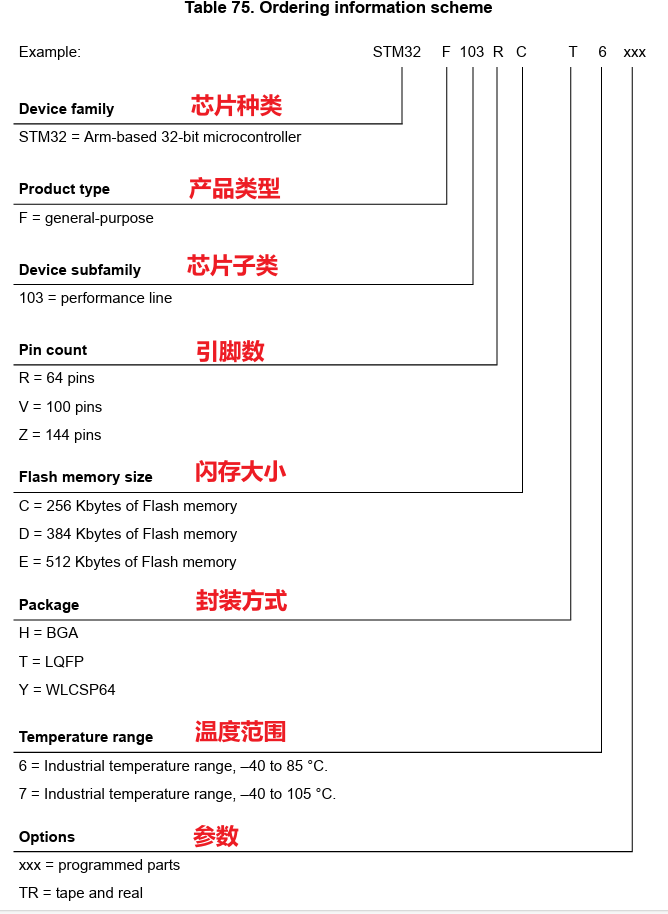

下面另一个实例 STM32F103RCT6 命名规则

为了更准确的确定某一个产品，唯一编码、型号命名，必不可少。

专业术语

  • EDA Electronic Design Automation的缩写，即电子设计自动化。它是指利用计算机辅助设计软件，来完成电路图、电路板设计、仿真，包括绘图、布局、布线、版图、规则检查等设计流程，广义还包括计算机辅助集成电路芯片设计。

  • 电路图 指用电路元件符号表示电路连接的图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各电子元器件组成及器件关系的原理布局图。也叫做原理图。
